Vannes à manchon

Vannes à manchon DQV

Les vannes à manchon sont commandées par la pression, au moyen de gaz neutres ou de liquides. Il est possible de les utiliser comme vannes de régulation ou de dosage, si l‘on modifie la pression de commande, par exemple à l‘aide d‘un régulateur de pression proportionnel. Grâce à un grand choix d‘élastomères pour le manchon d‘étanchéité spécial et à différentes matières pour l‘exécution du corps de vanne et des brides, la vanne à manchon convient pour de nombreux domaines d‘application. Les pertes de pression et par friction sont négligeables grâce au passage intégral. L‘application de la pression sur le manchon provoque l‘obturation étanche de la zone de passage du produit. Les vannes à manchon obturent les fluides et les solides même de mauvaise coulabilité et pulvérulents.

  • Corps de vanne et brides en alliage aluminium ou en acier inoxydable
  • Ouverture intégrale de passage produit sans zones de rétention
  • Pas de zones mortes
  • Longévité du manchon
  • Manchons en mélanges de matières conformes FDA pour le secteur alimentaire
  • Vannes utilisables en zones explosibles suivant ATEX grâce aux manchons en matières conductibles
  • Vannes utilisables également en vide
  • Fonctionnement sans entretien
  • Raccordement par bride ou filetage
  • Brides avec garnitures spéciales (silicone, acier inoxydable et autres)
Corps
Aluminium, acier inox 1.4301
Bride
Aluminium (seulement si le corps est en aluminium), aluminium avec insert en acier inox (seulement sur les corps en acier inox)
Manchon
NR noir et clair pour ind. alimentaire NBR noir et clair pour ind. alimentaire CR (néoprène), FKM (FPM), Silicone
les matières NR, NBR, EPDM et CSM (excl. en noir) sont aussi livrables antistatiques et conductibles.
Corps en aluminium
DN 20 filetage, acier inox 1.4301
DN 25 filetage, acier inox 1.4301
DN 32 filetage, acier inox 1.4301
DN 40 filetage, acier inox 1.4301
DN 50 filetage, aluminium
DN 40 – DN 150 bride

Corps en acier inoxydable
DN 50 filetage F/F suivant DIN 11851
DN 65 – DN 150 bride
Sur les brides en acier inoxydable il est possible de souder:
DIN 11851, DIN 11864, SMS, CLAMP, IDF/ISS, RJT/
BS, embouts filetés. Liaisons spéciales possibles sur demande.

Sur demande du client, nous pouvons fournir aussi d‘autres qualités d‘acier.

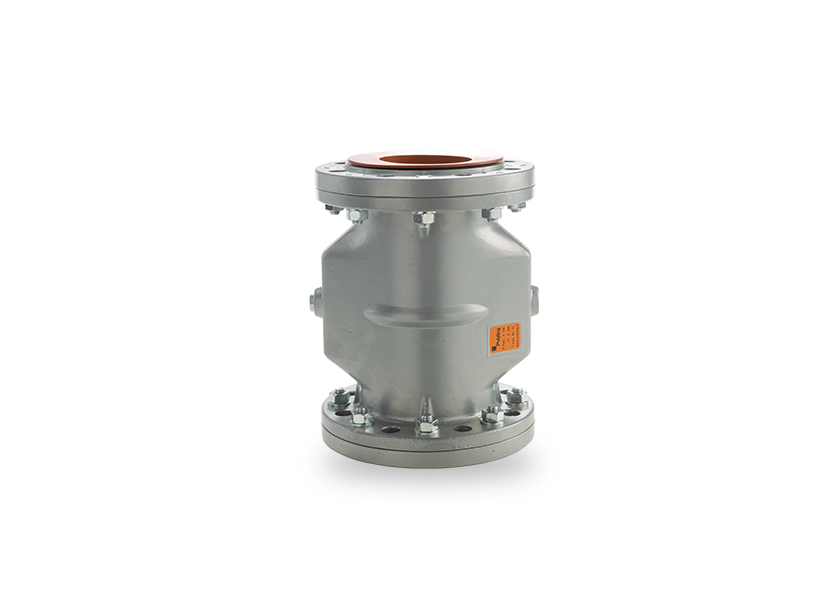

DQV-F

Vanne à manchon avec manchon commandé avec de l‘air comprimé,
en exécution à brides.

  • Diamètres nominaux : DN 50 – DN 150
  • Plage de températures : – 10°C à + 120°C*
  • Pression de service : 4 bar maxi *
  • Pression de commande = Pression de service : + 2 à 2,5 bar

DQV-M

Vanne à manchon avec manchon commandé avec de l‘air comprimé, avec embouts de raccordement.

  • Diamètres nominaux : DN 20 – DN 40
  • Plage de températures : – 10°C à + 120°C*
  • Pression de service : 4 bar maxi*
  • Pression de commande = Pression de service : + 2 à 2,5 bar

* Les limites d‘application dépendent toujours du dia – mètre nominal, de la température, de la combinaison des matières. Les paramètres déterminants sont ceux qui sont spécifiés dans la commande.
